ERWIN 테이블 추출 방법

회사에서 사용하는 ERWIN의 버전(ERWIN r9.64)은 비교적 최근에 나온 버전으로, 테이블 리스트 추출 방식이 이전 버전과 다르기 때문에 포스팅해봅니다.



추출 방법

1. 상단 메뉴의 TOOLS - Report Designer 열기

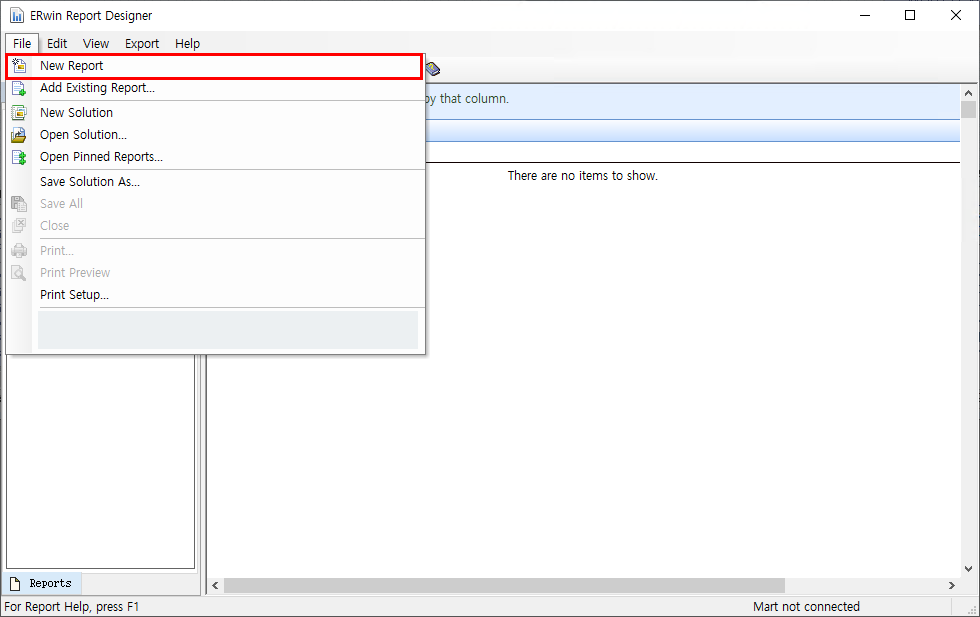

2. 상단 메뉴의 New - New Report 클릭

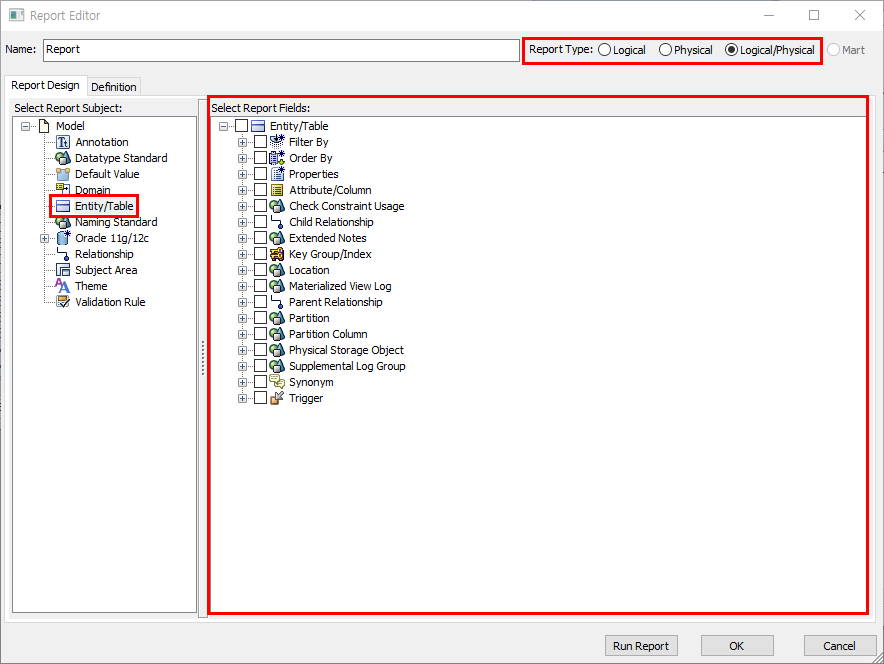

3. Report Type 선택 후 좌측의 Entity/Table - 우측 필드 선택 (페이지 하단에 자주 사용하는 필드 설명 첨부)

4. 필드 선택을 완료 하였으면 레포트 우클릭 - Run





자주 사용하는 필드 설명(Entity/Table 기준)

• Properties
  • Name : 테이블 논리명
  • Physical Name : 테이블 물리명
• Attribute/Column
  • Properties
    • Name : 테이블 컬럼 논리명
    • Physical Name : 테이블 컬럼 물리명
    • Comment : 테이블 컬럼 물리 코멘트
    • Physical Data Type : 테이블 컬럼 물리 데이터 타입
    • Null Option : NULL 여부

  • Key Type
    • Is PK : PK 여부
    • Is FK : FK 여부
• Key Group/Index
  • Properties
    • Is Unique
    • Constraint Name
    • Physical Name
